À quoi sert une rondelle M et comment bien la sélectionner ?

Vous vous êtes déjà demandé si la rondelle M de votre assemblage était bien adaptée ? Normalisée ISO 7089, cette rondelle de série moyenne est indispensable pour un serrage fiable et la protection des surfaces. Ce guide présente ses rôles essentiels — répartition de la pression, protection des finitions, résistance aux vibrations — ainsi que les critères de choix : dimensions, matériaux (acier, inox, laiton, plastique).

Qu'est-ce qu'une rondelle M et quel est son rôle fondamental ?

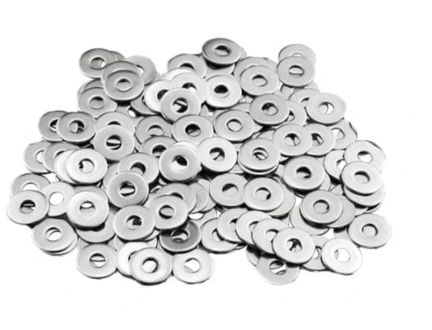

Définition : la rondelle plate de série moyenne (M)

La rondelle M, aussi appelée série moyenne, est une rondelle plate standardisée très courante dans les assemblages mécaniques. Elle est définie par plusieurs normes de référence, notamment NFE 25-514, ISO 7089 et DIN 125 (en savoir plus ici sur la rondelle M).

Son appellation vient de sa taille intermédiaire, située entre la série étroite (Z) et la série large (L).

Avec une dureté de 100 HV, elle convient parfaitement aux vis de classe 6.8 maximum. Les dimensions varient en fonction du diamètre de la vis utilisée : par exemple, une rondelle M6 présente un diamètre extérieur de 14 mm, tandis qu’une rondelle M10 atteint 22 mm.

Les 3 fonctions clés d'une rondelle M dans un assemblage

La rondelle M assure trois rôles techniques essentiels dans un montage :

• Répartir la charge de serrage : En augmentant la surface d'appui sous la tête de vis ou l'écrou, elle évite le matage (déformation plastique) sur des matériaux tendres comme l'aluminium ou le bois. Sans elle, la pression localisée pourrait endommager la pièce.
• Protéger la surface de la pièce : Elle agit comme une barrière entre la vis et la surface, préservant les finitions ou traitements anti-corrosion. Cela limite les rayures causées par le frottement pendant le serrage.
• Assurer la fiabilité de l'assemblage : Elle compense les défauts de planéité ou les trous légèrement surdimensionnés, garantissant un contact uniforme. Cela maintient la tension dans la vis, réduisant les risques de desserrage dû aux vibrations.

Une erreur courante est de négliger ce composant. Or, son absence peut entraîner une perte de précharge (desserrage) ou des dommages irréversibles sur les matériaux. Par exemple, sur des pièces en plastique, l'absence de rondelle M peut provoquer des fissures sous contrainte.

Les critères essentiels pour bien choisir sa rondelle M

Le choix des dimensions : diamètre intérieur, extérieur et épaisseur

Pour bien choisir une rondelle M, il faut d’abord vérifier son diamètre intérieur (d1). Celui-ci doit toujours être légèrement supérieur au diamètre de la vis. Par exemple, une vis M8 nécessite une rondelle avec un d1 de 8,4 mm, conformément à la norme ISO 7089.

Ensuite, le diamètre extérieur (d2) dépend de la série :

- La série ISO 7092 (étroite) offre un d2 plus réduit, pratique dans les espaces restreints comme en électronique.

- La série ISO 7093 (large) propose un d2 plus grand, idéal pour répartir la pression sur des matériaux tendres comme le bois ou le plastique. Pour une vis M8, on obtient par exemple un d2 de 11 mm (série étroite) ou 18 mm (série large).

De manière générale, le diamètre extérieur varie de 12 mm (M6) à 157 mm (pour un d1 de 92,2 mm). L’épaisseur (s), quant à elle, évolue de 0,5 mm pour les petites vis à 10 mm pour les assemblages structurels. Dans la plupart des utilisations courantes, une épaisseur standard de 1,6 mm est suffisante. En revanche, pour des assemblages soumis à des couples de serrage importants, comme les charpentes métalliques, la norme DIN 7349 prévoit des rondelles plus épaisses, par exemple 3 mm pour une M6.

Une plus grande épaisseur limite la déformation sous charge et garantit un serrage fiable et durable.

Le matériau : un critère décisif selon l'environnement

• Acier zingué : économique pour l’intérieur, protège contre la rouille via un revêtement blanc ou jaune (bichromaté). Utilisé pour des assemblages intérieurs non exposés à l’humidité.
• Inox A2 : résistant à l’humidité, utilisé pour les meubles extérieurs ou les équipements agricoles. Supporte les intempéries sans altération.
• Inox A4 : idéal en bord de mer ou en milieu chimique (acier 316). Tolère le sel marin et les acides faibles, comme dans les piscines ou les usines de traitement de l’eau.
• Laiton : conducteur électrique, esthétique doré, mais peu adapté à l’extérieur prolongé. Privilégié pour des applications décoratives ou électriques (ex : raccords de câbles).
• Plastique (Nylon) : isolant, léger, résistant aux produits chimiques. Adopté dans les laboratoires ou les industries agroalimentaires pour sa résistance aux acides alimentaires.

Une erreur fréquente est d’utiliser l’acier zingué en milieu marin, entraînant une corrosion rapide. L’inox A4 est la seule alternative viable dans ces conditions, justifiant son coût élevé par sa durée de vie accrue.

L'importance des normes et des classes de dureté (HV)

Les rondelles doivent respecter des normes comme ISO 7089 (dimensions) et ISO 898-3 (dureté). La classe 200 HV convient aux vis 8.8. Les classes 300 HV et 380 HV s’adressent aux vis 10.9/12.9, mais nécessitent un accord pour la 380 HV, souvent utilisée en aéronautique ou dans les moteurs à haute performance. La norme définit des combinaisons recommandées : une vis 12.9 requiert une rondelle 380 HV, évitant tout jeu sous vibration.

Une mauvaise combinaison, comme une rondelle 100 HV avec une vis 10.9, entraîne un desserrage rapide. La déformation sous couple crée un jeu, menaçant la sécurité de l’assemblage. À l’inverse, une rondelle trop dure (380 HV avec vis 8.8) peut endommager le filetage si le couple n’est pas contrôlé, surtout sur des matériaux légers comme l’aluminium.

Au-delà des bases : les détails techniques qui font la différence

L'utilité du chanfrein sur une rondelle : quand est-il nécessaire ?

Le chanfrein, bord taillé en biseau, facilite le positionnement d’une vis dans un logement conique et améliore le contact avec la surface.

Conforme à la norme ISO 7090, il limite les bavures et se distingue des rondelles classiques sans chanfrein, apportant plus de précision dans les montages critiques.

Très utilisé en industrie automobile ou dans des boîtiers métalliques, il garantit un appui parfait, réduit les jeux et compense les micro-déformations dues aux contraintes thermiques, comme dans les moteurs à combustion.

Domaines d'application courants de la rondelle M

La rondelle M est indispensable dans de nombreux domaines : elle protège le bois en charpente, réduit l’usure des pièces mécaniques soumises aux vibrations et évite les rayures dans le mobilier en kit.

En électronique, elle préserve les circuits imprimés fragiles, tandis qu’en électroménager, elle répartit la pression pour limiter les risques de courts-circuits.

Le choix du matériau est crucial : préférez l’acier inoxydable A4 en milieu corrosif et le laiton pour ses propriétés de conductivité électrique.

Conseils d'experts et erreurs à éviter pour un assemblage parfait

Peut-on et pourquoi superposer plusieurs rondelles ?

Vous vous demandez peut-être : superposer plusieurs rondelles plates pour compenser un jeu semble une solution rapide. Pourtant, cette pratique cache des risques. Un empilement de rondelles M entraîne un désalignement, créant un jeu qui fragilise l’assemblage. L’équilibre précaire génère des mouvements, accélérant l’usure ou les cassures.

Une alternative experte existe : associer une rondelle plate (M) à une rondelle frein (type Grower). La rondelle plate protège la surface, tandis que la rondelle frein, placée au-dessus, bloque le desserrage lié aux vibrations. L’ordre est critique : la rondelle plate doit toujours toucher la pièce à protéger pour éviter les rayures.

Les erreurs courantes lors du choix et de l'utilisation d'une rondelle

Plusieurs erreurs réduisent l’efficacité des rondelles M. En voici les plus fréquentes :

• Choisir un diamètre intérieur trop grand : Une rondelle mal ajustée ne répartit pas la charge, causant un centrage défectueux. Cela endommage la vis et la pièce assemblée, surtout sous fortes contraintes.
• Utiliser une rondelle en acier zingué en extérieur : Bien que le zingage protège temporairement, la rouille apparaît à long terme sous humidité prolongée. Privilégiez l’inox ou des revêtements anti-corrosion renforcés pour ces cas.
• Négliger la dureté de la rondelle : Une rondelle trop tendre s’écrase sous le couple de serrage (matage), annulant sa fonction. Respectez les normes ISO : une vis 8.8 requiert une rondelle 200 HV, une vis 10.9 une rondelle 300 HV, etc.
• Monter la rondelle du mauvais côté : La rondelle doit être placée sous l’élément mobile pendant le serrage (généralement l’écrou). Un montage inversé rend l’assemblage instable, surtout en environnement vibratile.

En évitant ces erreurs, vous optimiserez la durée de vie et la fiabilité de vos assemblages mécaniques, tout en réduisant les risques d’échec prématuré.

La rondelle M, incontournable dans les assemblages mécaniques, assure répartition de charge, protection des surfaces et stabilité. Compatible avec divers matériaux, normalisée ISO 7089/DIN 125, elle s’adapte à de nombreux secteurs. Associée à une rondelle frein et en respectant les critères (dimensions, dureté), elle évite les erreurs classiques. Indispensable pour des fixations durables.
